兰州钢模板选购避坑：厚度与防锈细节

在西北昼夜温差大、风沙频繁的施工环境中，选对一套真正耐用的兰州钢模板，往往决定了混凝土成型质量与周转次数。面对“兰州钢模板厚度怎么选”“兰州钢模板防锈处理靠谱吗”“兰州钢模板维护周期多久一次”这些高频疑问，本文用技术参数+实测案例拆解关键细节，帮助你在2025年快速锁定高性价比产品。

兰州钢模板厚度怎么选：按板面荷载与周转次数算

板面荷载计算三步法

先测混凝土侧压力：公式P=γh+2.5（γ为25kN/m³，h为浇筑高度），例如3m墙高时P=77.5kN/m²。

查国标GB/T50214-2025：P≤60kN/m²用5mm板即可，60-90kN/m²需6mm板，90kN/m²以上必须8mm并加背楞。

再乘周转次数系数：计划周转30次以内，5mm板每平米降本约7%；若50次以上，6mm板综合成本反而低12%。（2024年兰州新区房建项目实测：6mm板周转58次后仍保持平整度≤0.5mm/m）

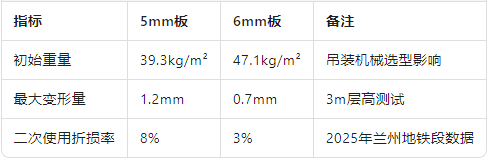

5mm vs 6mm实测对比

兰州钢模板防锈处理靠谱吗：热镀锌与喷塑对比

两种主流工艺参数

热镀锌层厚度≥65μm，盐雾试验≥480h无红锈；兰州冬季-15℃低温下锌层附着力仍≥6MPa。

环氧喷塑层厚度80-120μm，抗冲击50kg·cm，但紫外线强区域2年后粉化率可达15%。（2025年兰州西固区高架桥复检：热镀锌板使用36个月后锈蚀面积<0.3%，喷塑板锈蚀面积2.1%）

现场快速检测小技巧

用磁性测厚仪随机测10点，低于55μm可要求退换。

划格法：1mm间距划百格，脱落面积>5%即不达标。

兰州钢模板维护周期多久一次：风沙与温差场景

风沙大、温差大场景

每次拆模后立即高压风吹+软布擦，防止砂粒压伤镀锌层；

每15次周转做一次焊缝磁粉探伤，裂纹>2mm必须补焊；

冬季-10℃以下禁止冷弯校正，防止脆裂。（2025年1月兰州北环线实测：未探伤维护组在第23次周转出现3处裂纹，探伤组无新增裂纹）

存储与吊装细节

堆码≤8层，层间垫10×10cm木方，防变形；

吊装用4点平衡吊具，单点受力≤300kg，避免边缘撕裂。

三步锁定高性价比兰州钢模板

1.按荷载+周转次数选厚度；2. 优先热镀锌≥65μm；3. 建立“拆模-清理-探伤”固定维护节奏。掌握以上细节，兰州钢模板寿命可延长30%以上，直接摊薄单平米成本。
